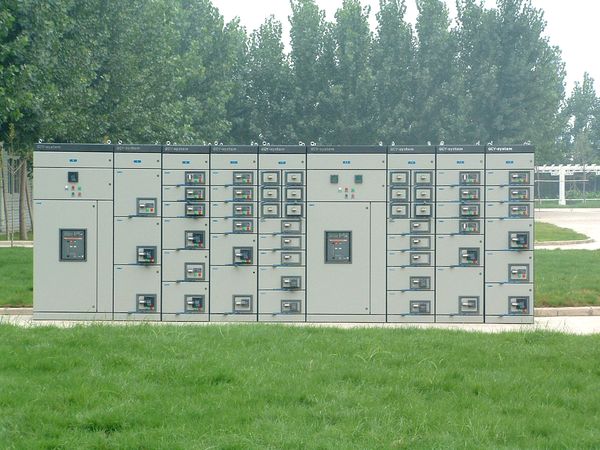

1、GCY結構原理(號:ZL 2014 2 0783992.5 )及特點

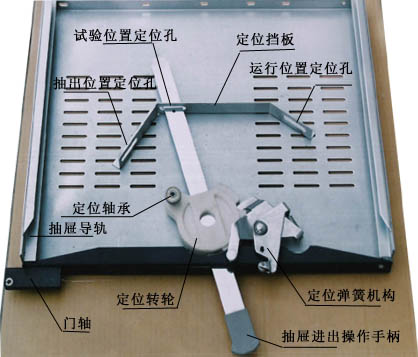

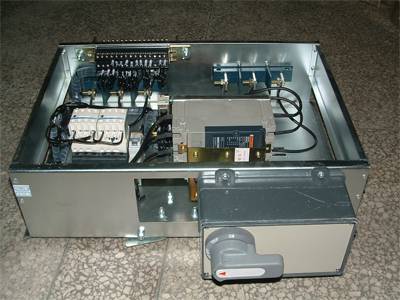

　　其操作結構是由兩套機構(斷路器分、合機構、抽屜進出機構)分別完成，達到了定位準確、使用可靠的效果。其進出機構是由特制的轉盤、撥叉、彈簧、定位軸承、手柄、測控功能盒、導軌組合而成(見上圖)。

　　當手柄帶動轉盤轉動九十度時，其轉盤的定位軸承旋轉的位移量便轉換成抽屜進出直線運動的位移量(約80mm)，同時帶動抽屜的測控功能盒穿出門框，從而完成在不打開門狀態下的插入、試驗、抽出三個位置的功能。其撥叉與轉盤上的三個定位凹槽的吻合起到了定位準確的作用。因此真正達到了GB7251-2005《低壓成套開關設備及控制設備》的國家標準和JB/T9661-1996《低壓抽出式成套開關設備》的**標準所強調的三個準確位置的要求(通用抽屜柜均為一個手柄操作，無級定位，維修率較高且使用不方便)。

　　2、防護性能及特點

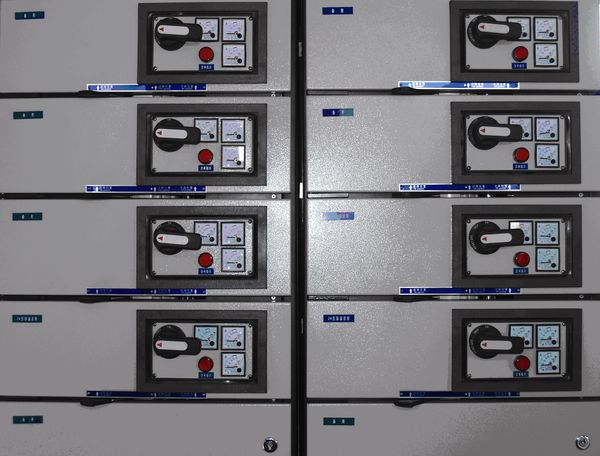

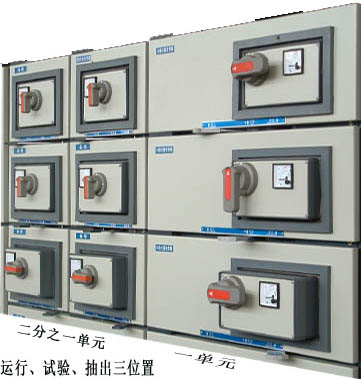

　　GCY的抽屜單元在試驗位置、分離位置及由一個功能位置到另一個功能位置的移動過程中，在不打開門狀態下能完成運行、試驗、分離功能，同時功能盒與門框之間有密封圈防護，從而防護等級可高于IP40。

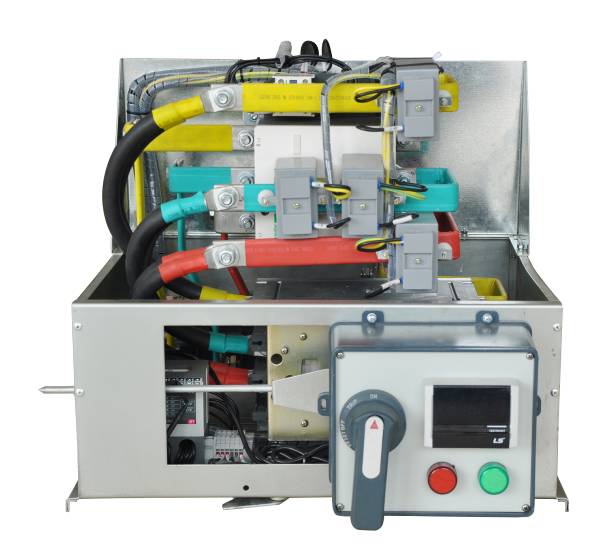

　　3、插件特點

　　目前市場上流通的通用抽屜柜的一次插件結構選用單片卡簧式，開口大于4mm，運行后卡簧容易發熱變形;

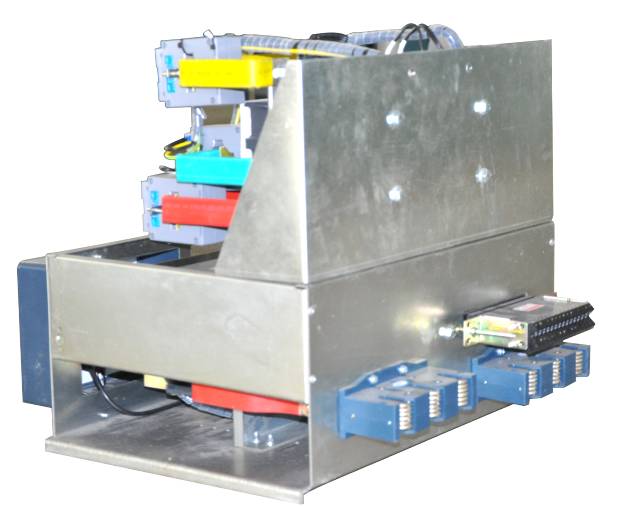

　　GCY的一次插件選用拉簧疊片形結構，疊片固定在多層槽形接頭內，其插入部位開口小于2mm，因此增大了壓緊力和接觸面積，可克服插件的過熱現象。

　　因抽屜進出機構的手柄(470mm)有足夠大的力矩克服插件的插拔力和壓緊力，更能適應大容量的功能單元。

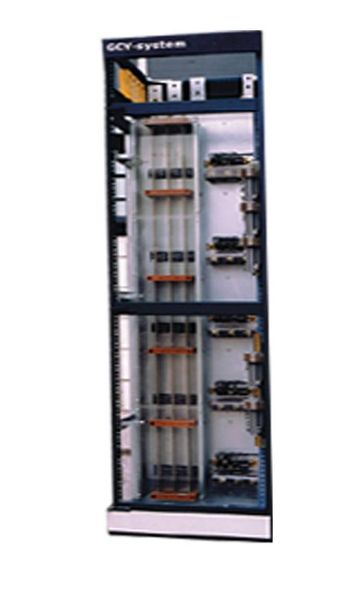

4、后母線通道特點

　　市場上流通的通用抽屜柜的后母線通道的密封是由不透明的功能板和鋼板制作，GCY是由4塊阻燃的透明PC板(PC板上有散熱孔)制作，能清楚看到插件的工作狀況，便于檢測和維護。

　　5、門軸特點

　　門軸是小部件，但卻會嚴重影響操作效果及外觀質量。因市場上流通的通用抽屜柜的門軸基本是采用內合頁型式的，一旦合頁的螺釘受運輸和安裝時的震動而有輕微松動時，會直接造成門一邊的下沉。特別是開關活接頭，會因門的變形而影響插接效果及開關的分合。而GCY的門軸是由90*25*8(mm)的絕緣板支撐，絕對保證外觀線條的整齊及總體效果。

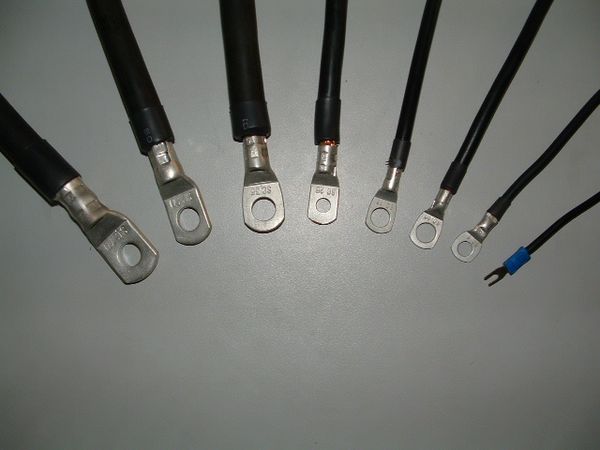

　　6、冷壓型導線端子

　　一次線工藝采用冷壓型接線鼻子壓接，經久耐用，導電性能好;普通線鼻子采用沾酸搪錫工藝，腐蝕性大，導線接頭易老化，事故隱患大。

　　7、阻燃隔板

　　市場上流通的通用抽屜柜的柜底進出線板是在整塊薄鋼板上沖出的敲落孔，沒有采取絕緣措施.故不能保證電纜線的安全使用。

　　GCY的柜底進出線孔為對拼式阻燃隔板并提供固定電纜金具，按用戶提供的電纜規格和數量使用敲落孔。
